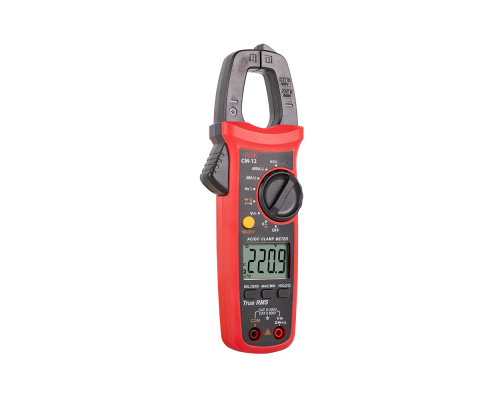

Токовые клещи RGK CM-12
|
Общие характеристики |
|
|
Разрядность дисплея |
4099 |
|
Отображение
полярности |
Автоматическое |
|
Индикация перегрузки |
«OL» или «-OL» |
|
Ошибка при
отклонении исследуемого проводника от центрального положения между зажимами
клещей |
Дополнительная погрешность ± 1,0% |
|
Раскрытие клещей |
Максимальный диаметр проводника 28 мм |
|
Рабочая высота над
уровнем моря |
до 2000 м |
|
Рабочая температура
и влажность |
0°C ... +30°C, не более 80% |
|
Температура и
влажность хранения |
-20°C ... +60°C, не более 80% |
|
Степень загрязнения |
2 |
|
Питание |
2 батарейки ААА 1,5 В |
|
Габаритные размеры |
205х70х22 мм |
|
Масса |
195 г |
|

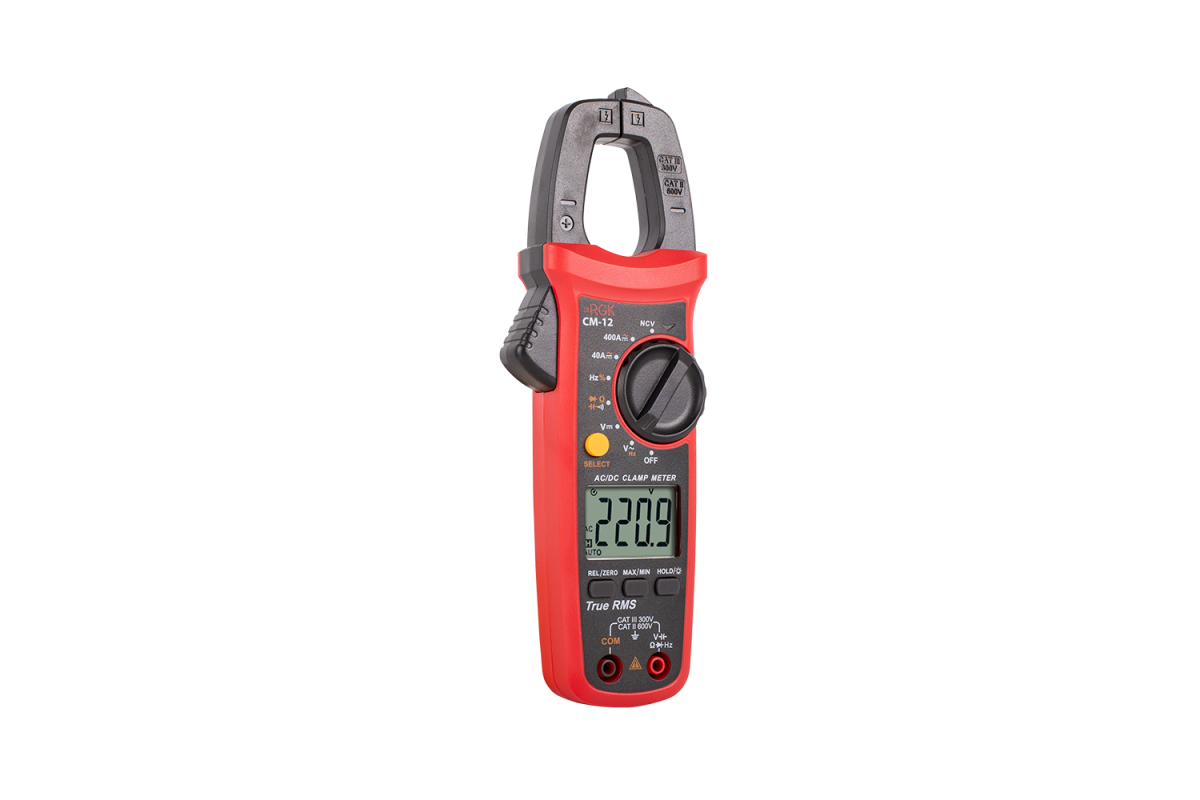

Цифровые токовые клещи RGK CM-12 с датчиком Холла используются для измерения силы тока до 400 А в тех случаях, когда недопустимо повреждение изоляции или приостановка работы электросистемы предприятия. Для проведения комплексных замеров и диагностики эта модель оборудована функциями мультиметра и может применяться совместно с измерительными щупами. Прибор ориентирован на специалистов сферы энергетики, но может с успехом решать и бытовые задачи по проверке оборудования и электропроводки.
Технические особенности
- Режим отображения пиковых показаний.
- NCV - бесконтактное определение напряжения.
- REL - измерения относительно опорного значения.
- Фиксации значений на экране кнопкой HOLD.
- Защита от перегрузки с сигнализацией.
- Автоотключение через 15 мин. бездействия.
Токоизмерительные клещи RGK CM-12 позволяют быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях. За счет применения в конструкции прибора датчика Холла можно измерять как постоянный, так и переменный ток. При подключении щупов устройство определяет значения сопротивления, частоты тока, целостность цепи, тестирует диоды и емкость конденсаторов. Расчет коэффициента заполнения будет полезен при работе с импульсным (ШИМ) оборудованием.
Функция NCV детектирует напряжение бесконтактным способом и чаще всего используется для поиска ноля и фазы. Достаточно поднести переднюю часть токовых клещей к силовой линии, после чего светозвуковая индикация сообщит о наличии или отсутствии сигнала. Дополнительно можно активировать низковольтный режим EFLo для фиксации напряжения в диапазоне 24 - 72 В.
При проверке конденсаторов с малой емкостью или линий слабого сопротивления результат может искажаться под действием электромагнитных шумов, наводок или потерь на тестовых проводах. Влияние этих эффектов минимизируется за счет измерений в относительном режиме REL.
