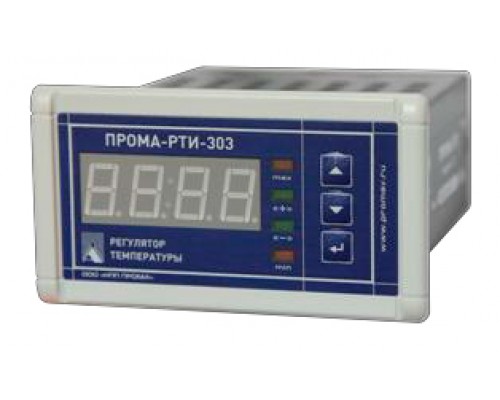

ПРОМА-РТИ-303, регулятор температуры
|
Потребляемая мощность, не более,
ВА |
2 |
|
Погрешность контроля, не более, % |
±0,5 |
|
Пределы выходного напряжения
питания датчиков, при токе потребления не более 25 мА, В |
24+4 -2 |
|
Предельные значения выходного
сигнала постоянного тока, мА |
4-20 |
|
Величина нагрузочного
сопротивления для токового выхода 4-20 мА должно быть в пределах, Ом |
(1 – 500) |
|
Диапазоны измеряемых входных
сигналов, мА |
(4-20) |
Параметры дискретных выходов (контакты реле)
|
- максимальное коммутируемое
напряжение постоянного тока, В/А |
30/2 |
|
Параметры дискретных выходов
управления электроприводами (оптоэлектронный ключ симисторный): |
|
|
- максимальное коммутируемое
напряжение переменного тока, В |
220 В |
|
Температура окружающего воздуха,
ºС |
от -20 до +60 |
|
Степень защиты |
IP54 / IP20 |
|
Габаритные размеры |
|
|
- Щитовой (Щ), мм |
114х60х135 |
|
Масса не более |
0,3 кг |

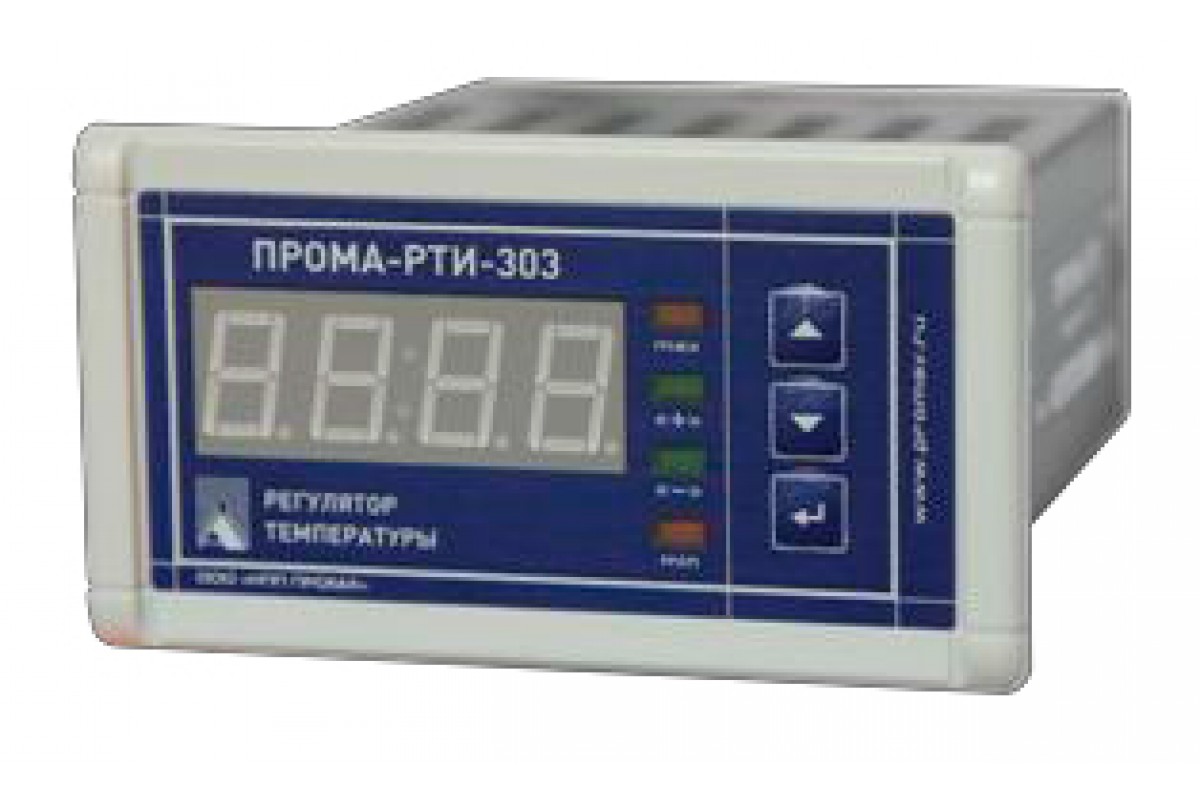

ПРОМА-РТИ-303, регулятор температуры
Назначение
Для пропорционально-интегрально-дифференциального регулирования технологического процесса на основании измеренной величины. Регулятор принимает токовые сигналы 4-20 мА от датчиков температуры, давления, уровня, перемещения и т.д. и, в зависимости от несоответствия измеренной величины заданной уставке, управляет исполнительным механизмом (заслонкой, нагревателем, холодильником и т.д.).
Использование
В устройствах контроля, регулирования и управления технологическими процессами в системах теплообеспечения, вентиляции, контроля расхода газов и других отраслях, управляет исполнительным механизмом (заслонкой, нагревателем и т.д.).
Исполнения:
- щитовое (Щ) под отверстие 48х96; корпус пластик;
- настенное (Н); корпус пластик.
Прибор выполняет следующие функции
- измерение сигнала от внешнего датчика 4-20 мА.
- преобразование и индикацию текущего значения измеряемого параметра в физических единицах на цифровом светодиодном индикаторе;
- управление исполнительным механизмом по пропорционально-интегрально дифференциальному закону
- релейное управление «плюс» и «минус»
- аналоговое управление токовый выход 4-20 мА
- сравнение текущего значения параметра с двумя установленными границами (уставками) и выдача двух дискретных сигналов при выходе контролируемого параметра за границы «MIN» и «MAX»;
- передача информации на верхний уровень системы по интерфейсу RS-485 (протокол MODBUS-RTU).
