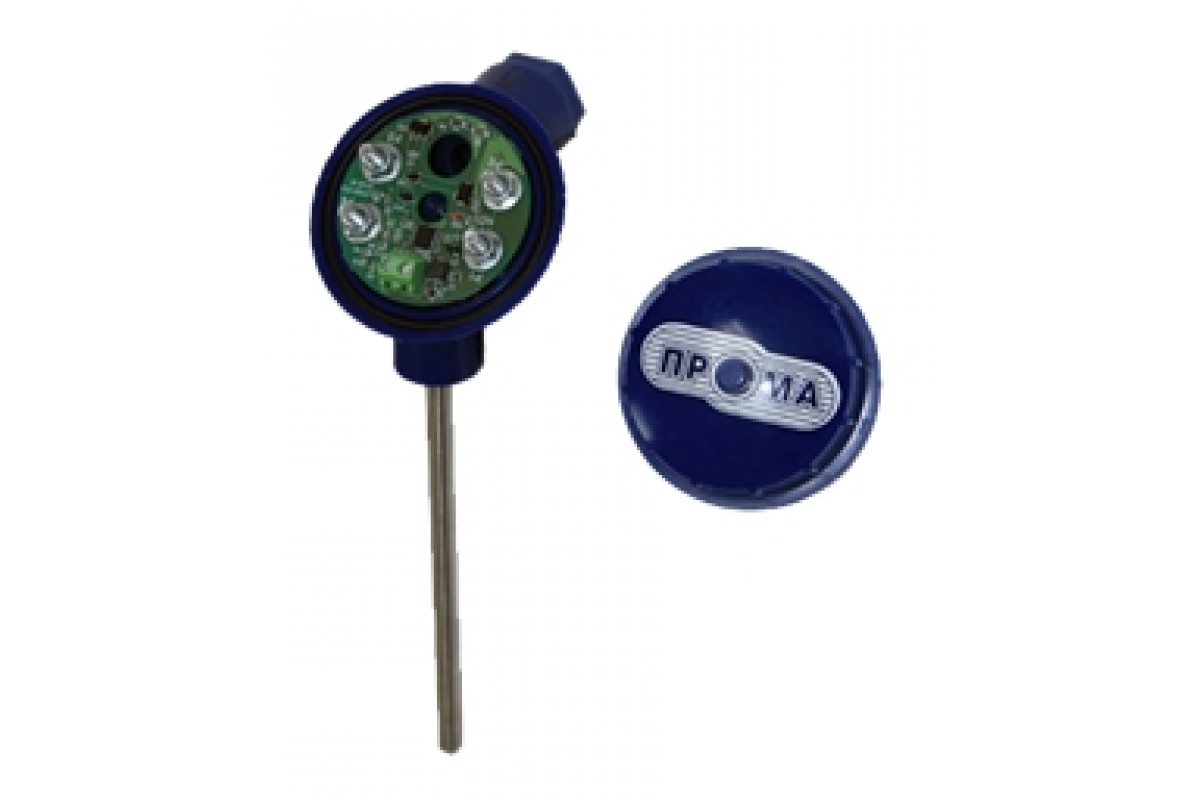

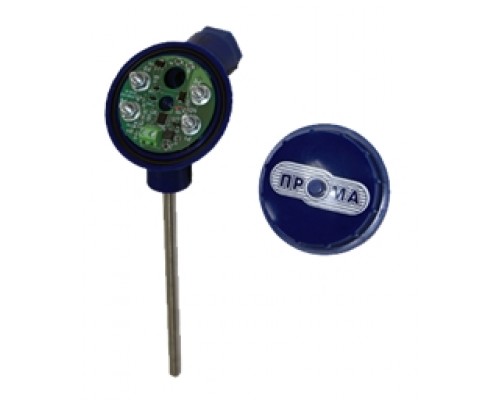

ПРОМА-ПТ-200, преобразователи температуры

Условное обозначение
НСХ датчика

Диапазон измерений*, ºС

Термопреобразователи сопротивления по ГОСТ 6651-2009

ПРОМА-ПТ-201

ПРОМА-ПТ-202

ПРОМА-ПТ-203

ПРОМА-ПТ-204

ПРОМА-ПТ-206

ПРОМА-ПТ-207

Pt 100 (α=0,00385 °С^-1)

(-50…400)

(-50…400)

(-50…400)

(-50…400)

(-50…400)

-

Pt 500 (α=0,00385 °С^-1)

(-50…400)

(-50…400)

(-50…400)

(-50…400)

(-50…400)

-

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

L (ТХК)

-

-

-

(-50…800)

K (ТХА)

-

-

-

(-50…1200)

Тип чувствительного элемента

Платиновый

Термопара

НСХ – для мод. ПРОМА-ПТ– 201, 202, 203, 204, 206

Pt 100, Pt 500

-

НСХ – для мод. ПТ-207

-

L (ТХК), K (ТХА)

Температурный коэффициент α, °С^-1

0,00385

0,00428

Максимальный измерительный ток, мА, при сопротивлении чувствительного элемента:

50 Ом

-

1,0

100 Ом

1,0

1,0

500 Ом

0,7

-

1000 Ом

0,3

-

Потребляемый ток, не более, мА

20

Время термической реакции, не более, с

60

Электрическое сопротивление изоляции при температуре (25 ±10) °С и относительной влажности (45-80) %, МОм, не менее

100

Пределы допускаемой основной погрешности преобразования в выходной токовый сигнал, от диапазона измерений, не более, %

0,5

Предельные значения выходного сигнала постоянного тока, мА

4 и 20

Нагрузочное сопротивление для токового выхода (4-20) мА, Ом

(1–500)

Время установления рабочего режима (предварительный прогрев), не более, мин.

15

Средняя наработка на отказ, час

80000

Дискретность задания диапазона измерения, ºС

50

Напряжение питания, В

(24 ±6)

Потребляемая мощность, не более, Вт

1,0

Диапазон измерений*, ºС:
- для мод. ПРОМА-ПТ– 201, 202, 203, 204, 206
- для мод. ПРОМА-ПТ-207

(-50…400)
(-50…1200)

Рабочее давление, МПа, не более

0,01 или 1,6

Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность окружающего воздуха

от минус 50 до + 70
80 % при 35 ºС

Электрическая прочность изоляции

ПТ должен без повреждений выдерживать в течение 1 мин синусоидальное переменное напряжение 500 В частотой 50 Гц

Длина монтажной части, L, не более, мм

(40 – 400) (для моделей ПТ-201, 202, 203, 204)

Диаметр монтажной части, D, не более, мм

(6-8) (для ПТ-201, 202, 203, 204)

Габаритные размеры (без монтажной части), не более, мм

См. рис. 1-4

Масса, не более, кг

0,6
