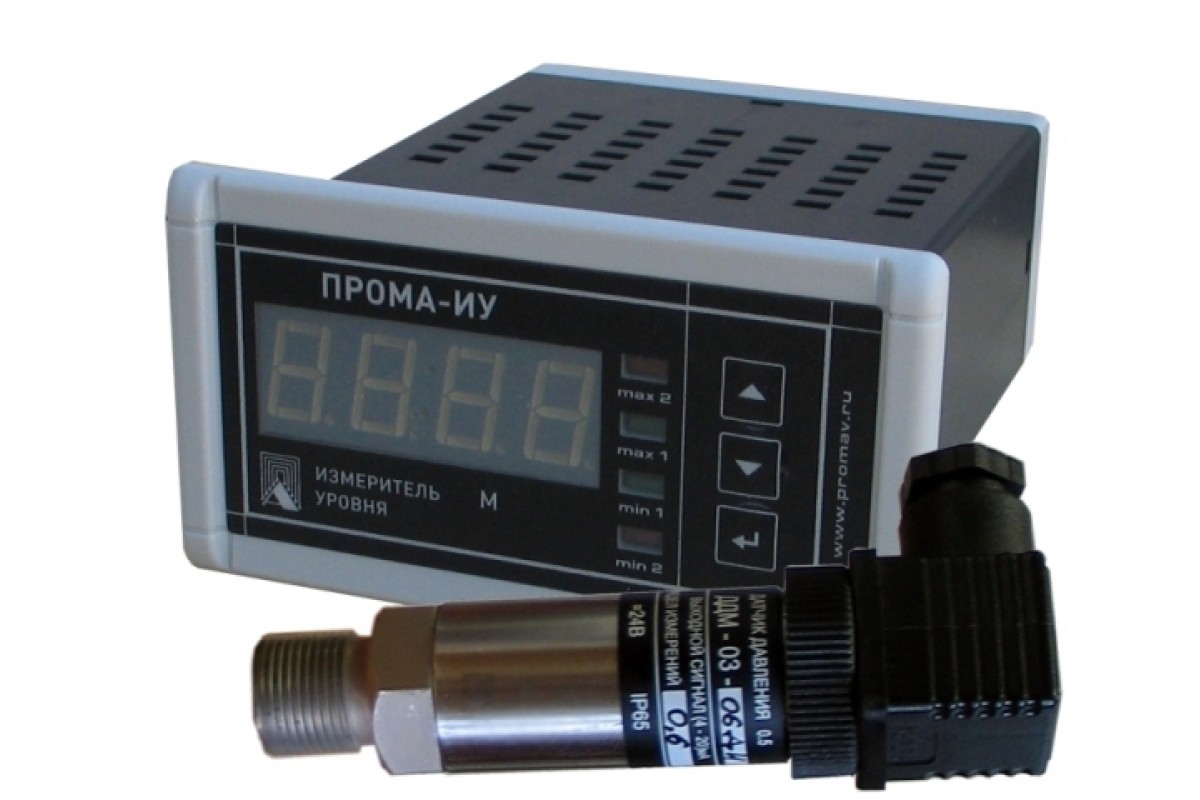

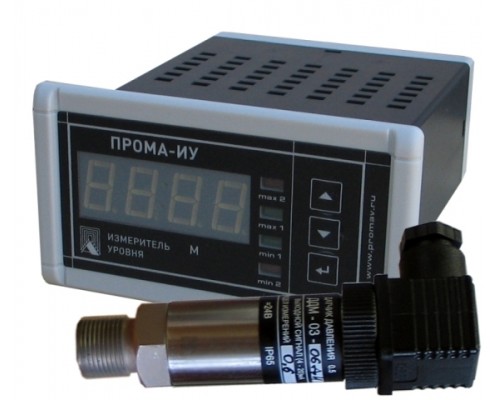

ПРОМА-ИУ, измерители уровня многофункциональные

Программируемые пользователем диапазоны измеряемых уровней столба жидкости, м
(значения приведены для воды с плотностью = 1,
согласование диапазонов обеспечиваются выбором датчика )

0,25; 0,63; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0

Диапазоны измеряемых входных электрических сигналов:
- токовый, мА

(4-20)

Пределы допускаемой основной погрешности g измерения, преобразования сигнала и отображения на дисплее, %

±0,5

Предельные значения выходного токового сигнала (постоянный ток), мА
Пределы погрешности токового выхода , мА

4 и 20
±0,5

Выходное напряжение питания датчика, В
Предельное значение тока потребления датчика, питаемого выходным напряжением, мА

24⁺⁴_-2
25

Дискретность задания уставок в % от диапазона измерений параметра

1

Задержка включения контактов выходных реле, программируемая, с

0 – 5

Нагрузочное сопротивление для токового выхода (4-20)мА, Ом

1 – 500

Параметры дискретных выходов (контакты реле):
максимальное коммутируемое напряжение, В
- постоянного тока
- переменного тока
максимальный коммутируемый ток, А

30
220
2

Сопротивление изоляции, МОм,
Контрольное напряжение постоянного тока, В

20
500

Напряжение питания, В
частота, Гц
постоянного тока, В

220⁺²²_-33
50±1
24±10%

Потребляемая мощность, не более:
от сети 220В, 50Гц, ВА

2

Степень защиты корпуса преобразователя по ГОСТ 14254-96

IP54 (IP50)

Тип корпуса

Щитовой «Щ» или настенный «Н»

Габаритные размеры, (Щ/Н, щитовой/настенный) мм

48х97х125/150х125х61

Масса, не более, кг

0,3

Предельные значения выходного сигнала постоянного тока, мА

4 – 20

Напряжение питания датчика, В

= 24 6

Нагрузочное сопротивление датчика должно быть в пределах:

от 1 до 500

Предел допускаемой основной погрешности датчика, % от диапазона измерения

0,5

Дополнительная температурная погрешность на каждые 10°С изменения температуры
в пределах рабочего диапазона %, не более

0,45

Потребляемая датчиком мощность, Вт не более

0,6

Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150- 69

от - 40°С до 80°С

Температура рабочей среды

от - 40°С до 85°С

Степень защиты по ГОСТ 14254-80

IP54
