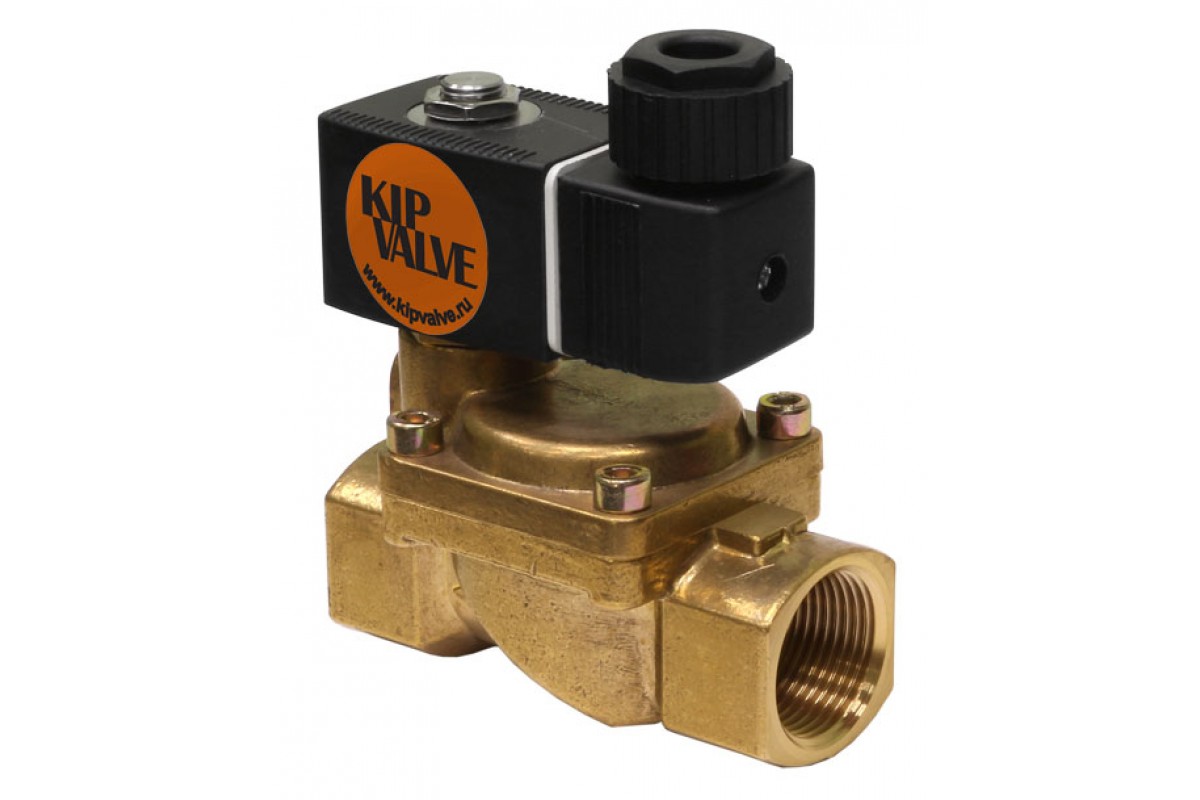

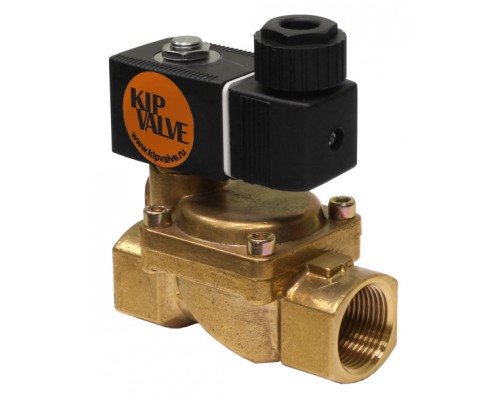

Серия KIPVALVE WTR224B - соленоидные (электромагнитные) клапаны для систем под давлением

Name: Серия KIPVALVE WTR224B - соленоидные (электромагнитные) клапаны для систем под давлением
Brand: KIPVALVE
Availability: OutOfStock

Произведено в России

Код Товара:

WTR224B

Наличие:

Уточнить

Цена по запросу

Модификациисоленоидных клапанов непрямого действия с плавающей мембраной WTR224B:

Модель	Присоед. размер, G''	Диаметр трубопровода Ду, мм	Раб. дав., бар	Пропускная способность, Kv, м³/час	Внутр.. усл. проход, мм	Модель катушки		Напр. питания катушки, V*
Модель	Присоед. размер, G''	Диаметр трубопровода Ду, мм	Раб. дав., бар	Пропускная способность, Kv, м³/час	Внутр.. усл. проход, мм	NC	NO	AC	DC
WTR224B-1508	1/4	8	0,25 - 16	1,9	15	CL0	CL2	110, 220, 24	24
WTR224B-1510	3/8	10	0,25 - 16	3,0	15	CL0	CL2	110, 220, 24	24
WTR224B-1515	1/2	15	0,25 - 16	3,8	15	CL0	CL2	110, 220, 24	24
WTR224B-2020	3/4	20	0,25 - 16	6,0	20	CL0	CL2	110, 220, 24	24
WTR224B-2525	1	25	0,25 - 16	9,5	25	CL0	CL2	110, 220, 24	24
WTR224B-4032	1 1/4	32	0,6 – 16 0,5 – 16^**	23	40	CL1	CL2	110, 220, 24	24
WTR224B-4040	1 1/2	40	0,6 – 16 0,5 – 16^**	25	40	CL1	CL2	110, 220, 24	24
WTR224B-5050	2	50	0,6 – 16 0,5 – 16^**	41	50	CL1	CL2	110, 220, 24	24

* - требуемое напряжение питания катушки указывается при заказе
** – для NO (нормально открытых) клапанов в корпусе SS&

Габаритные размеры клапанов KIPVALVE серии WTR224B

Нормально закрытые клапаны (NC)

Модель	G	L	H	A
WTR224B-1508	G1/4’’	66 мм ± 1 мм	86 мм ± 1 мм	40,5 мм ± 1 мм
WTR224B-1510	G3/8’’	66 мм ± 1 мм	91 мм ± 1 мм	40,5 мм ± 1 мм
WTR224B-1510 [M01]	G3/8’’	66 мм ± 1 мм	91 мм ± 1 мм	40,5 мм ± 1 мм
WTR224B-1515	G1/2’’	66 мм ± 1 мм	91 мм ± 1 мм	40,5 мм ± 1 мм
WTR224B-1515 [M01]	G1/2’’	66 мм ± 1 мм	91 мм ± 1 мм	40,5 мм ± 1 мм
WTR224B-2020	G3/4’’	83 мм ± 3 мм	92,5 мм ± 2 мм	50 мм ± 1 мм
WTR224 B-2525	G1’’	98 мм ± 2 мм	103 мм ± 3 мм	60 мм ± 1 мм
WTR224B-2525 [M01]	G1’’	98 мм ± 2 мм	103 мм ± 3 мм	60 мм ± 1 мм
WTR224 B-4032	G1 1/4’’	133 мм ± 2 мм	138 мм ± 2 мм	92 мм ± 1 мм
WTR224B-4032 [M01]	G1 1/4’’	133 мм ± 2 мм	138 мм ± 2 мм	92 мм ± 1 мм
WTR224 B-4040	G1 1/2’’	133 мм ± 2 мм	136 мм ± 2 мм	92 мм ± 1 мм
WTR224B-4040 [M01]	G1 1/2’’	133 мм ± 2 мм	136 мм ± 2 мм	92 мм ± 1 мм
WTR224B-5050	G2’’	160 мм ± 2 мм	151 мм ± 3 мм	109 мм ± 1 мм
WTR224B-5050 [M01]	G2’’	160 мм ± 2 мм	151 мм ± 3 мм	109 мм ± 1 мм

Нормально открытые клапаны (NO)

Модель	G	L	H	A
WTR224B-1508-Х-BS	G1/4’’	72 мм ± 1 мм	98 мм ± 2 мм	41 мм ± 1 мм
WTR224B-1508-Х-SS	G1/4’’	61 мм ± 1 мм	98 мм ± 2 мм	41 мм ± 1 мм
WTR224B-1510-Х-BS	G3/8’’	72 мм ± 1 мм	98 мм ± 2 мм	41 мм ± 1 мм
WTR224B-1510-Х-SS	G3/8’’	61 мм ± 1 мм	98 мм ± 2 мм	41 мм ± 1 мм
WTR224B-1515	G1/2’’	68 мм ± 1 мм	100 мм ± 1 мм	42 мм ± 1 мм
WTR224B-2020	G3/4’’	83 мм ± 3 мм	108 мм ± 2 мм	50 мм ± 1 мм
WTR224B-2525	G1’’	98 мм ± 2 мм	118 мм ± 3 мм	60 мм ± 1 мм
WTR224B-4032	G1 1/4’’	133 мм ± 1 мм	141 мм ± 1 мм	92 мм ± 1 мм
WTR224B-4040	G1 1/2’’	133 мм ± 1 мм	141 мм ± 1 мм	92 мм ± 1 мм
WTR224B-5050-Х-BS	G2’’	160 мм ± 1 мм	154 мм ± 1 мм	109 мм ± 1 мм
WTR224B-5050-Х-SS	G2’’	160 мм ± 1 мм	145 мм ± 1 мм	120 мм ± 1 мм

Габаритные размеры клапанов серии WTR224B

Структура условного обозначения соленоидного клапана KIPVALVE WTR224B для систем под давлением

WTR224B – X – X – X – X – X

Модель корпуса	Внутренний условный проход, мм	Диаметр трубопровода, Dy, мм
1508	15	8
1510	15	10
1515	15	15
2020	20	20
2525	25	25
4032	40	32
4040	40	40
5050	50	50

Материал мембраны:

N – NBR (нитрил-бутадиеновая резина): -20…+85 °С
F – FKM (фторэластомер) : -20…+130 °С

Материал корпуса:

BS – кованая латунь
SS – нержавеющая сталь

Тип клапана:

NC – нормально закрытый
NO – нормально открытый

Напряжение питания катушек:

AC220V, AC110V, DC24V, AC24V

Пример заказа:
WTR224B – 5050 – N – BS – NO – DC24V
Вы заказали:

WTR224B	клапан для систем под давлением
5050	50 – внутренний условный проход – 50мм 50 – присоединительный размер – 50мм, G2’’
N	материал мембраны – NBR – нитрил-бутадиеновая резина (-20…+85 °С)
BS	материал корпуса – кованая латунь с двумя монтажными отверстиями
NO	конструкция клапана – нормально открытый
DC24V	напряжение питания катушки 24В постоянного тока

Соленоидные клапаны KIPVALVE WTR224B пришли на смену старой серии клапанов WTR223B. По принципу действия они относятся к клапанам непрямого действия с плавающей мембраной. В силу своей конструкции клапаны WTR224B являются наиболее универсальными среди всех клапанов KIPVALVE и подходят для решения большинства задач по управлению потоками жидкостей или газов в системах горячего и холодного водоснабжения и других системах под давлением.

Отличительные особенности клапанов KIPVALVE серии WTR224B:

Широкий диапазон резьбовых присоединений от G1/4” (DN 8) до G2” (DN 50). Плотное закрытие и открытие клапанов WTR224B в процессе работы происходит за счет давления рабочей среды. Поэтому клапаны именно этой модификации изготавливаются с большими присоединительными размерами, имеют при этом компактные габариты и им не требуется большая катушка высокой мощности;
Низкое потребление электроэнергии при большом Ду. Мощности катушки у клапанов WTR224B должно быть достаточно лишь для того, чтобы открыть канал перепускного отверстия, а не поднять всю мембрану целиком. В связи с этим даже у клапанов с большим DN установлена компактная катушка малой мощности. Поэтому клапаны KIPVALVE WTR224B считаются клапанами с низким энергопотреблением;
Доступная цена. Форм-фактор корпуса внутри линейки у клапанов из нержавеющей стали и латуни, NO и NC клапанов унифицирован за счет применения на производстве новых литейных форм. Это позволило сократить количество комплектующих, количество операций и время необходимое для производства одного клапана. Таким образом оптимизация производственного процесса позволила снизить конечную стоимость клапанов WTR224B по сравнению со старой серией;
Два уплотнения и возможность установки ремкомплектов для широкого круга задач. Наличие сменных ремкомплектов из FKM и NBR для клапанов WTR224B позволяют оперативно изменять технические характеристики клапанов, адаптируя каждый клапан под нужную температуру и тип рабочей среды.

Основные технические характеристики серии WTR224B

Материал корпуса	Кованая латунь BS - стандарт Нержавеющая сталь SS - стандарт
Материал мембраны	NBR (нитрил-бутадиеновая резина) - стандарт FKM (фторэластомер), то же что и FPM, VITON - стандарт
Температура рабочей среды	Для уплотнения NBR: -20... +85 °С Для уплотнения FKM (FPM, VITON): -20... +130 °С
Типы клапана	Нормально закрытый NC - стандарт Нормально открытый NO - стандарт
Рабочее давление	0,25...16 / 0,5...16 / 0,6...16 бар
Вязкость рабочей среды	21 мм²/с (21 сСт)
Напряжение питания катушки	220 VAC, 110 VAC - стандарт 24 VAC, 24 VDC - стандарт
Класс изоляции катушки	H (+180 °С)
Температура окружающей среды	-20 до +50 °С
Продолжительность включения (работы)	ПВ 100 %
