ИС-10 - измеритель сопротивления заземления
|
Радио-Сервис ИС-10 |
|
|
Диапазоны измерения
сопротивления контура заземления |
1- 999 мОм |
|
Максимальный
тестовый ток |
250 мА/128 Гц |
|
Минимальное
разрешение |
0,001 Ом |
|
Погрешность |
3% |
|
Фильтрация помехи |
до 24 В |
|
Измерение
переменного тока частотой 50 Гц (с помощью клещей КТИ-10*) |
1 мА - 250 мА |
|
Измерение напряжения
(амплитудное значение) |
300 В |
|
Диапазон рабочих
температур |
от -15°С до +55°С |
|
Питание |
аккумулятор Ni-MH 6B или 5 элементов типа АА |
|
Габариты |
80х120х250 мм |
|
Диапазон измерения
сопротивления заземления методом двух клещей без разрыва петли заземления |
0,01 - 100 Ом |
|
Вес |
не более 0,8 кг |
*При дополнительном
заказе токоизмерительных клещей КТИ-10
|

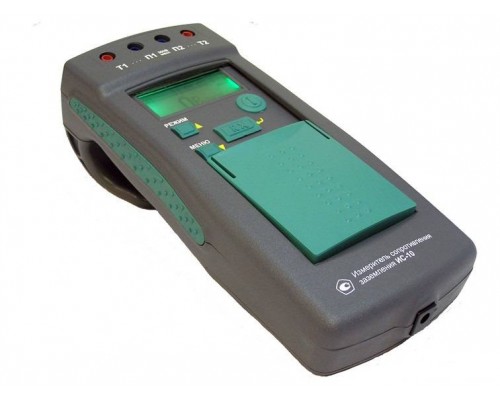

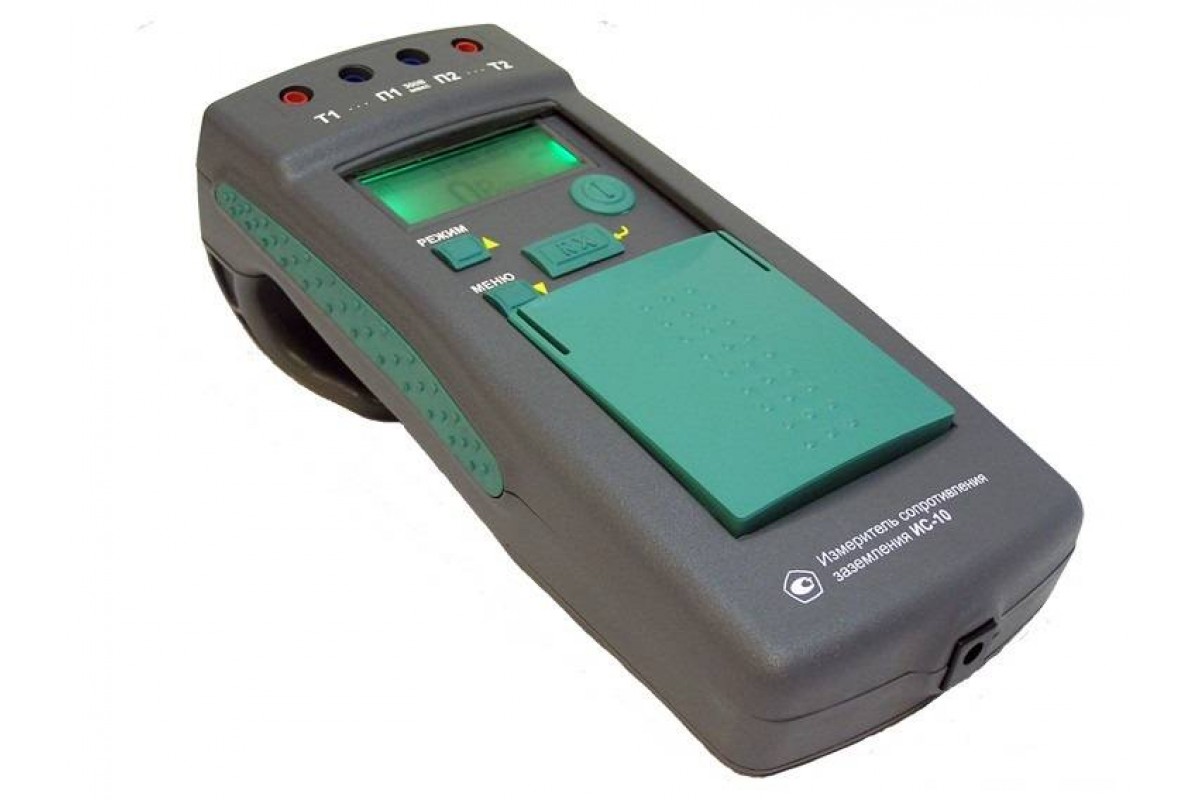

Измеритель сопротивления заземления Радио-Сервис ИС-10 – это портативный мобильный прибор для инструментального контроля состояния заземляющих устройств. Он применяется при обслуживании контуров заземления в ходе планово-профилактических работ, а также после ремонта систем защиты электроустановок. При периодических осмотрах заземляющих устройств опор ЛЭП, в соответствии с действующими нормами испытаний, так же необходимо использование этого прибора.
Основные особенности измерителя сопротивления заземления Радио-Сервис ИС-10:
- Контроль непрерывности линий защиты с определением сопротивления мест соединений.
- Автоматический расчет удельного сопротивления грунта при использовании схемы с 4 штырями заземления, размещаемых на одинаковом расстоянии.
- Пределы измерений от 0,001 Ом до 10 кОм с возможностью работы в пяти поддиапазонах для более высокой точности.
Измерение сопротивления производится импульсным стабилизированным током с переменной полярностью частотой 128 Гц, что исключает воздействие наводок от силового промышленного оборудования. В зависимости от условий, вы можете выбирать 2-, 3- или 4-проводную схему подключения. Для повышения точности результатов измеритель сопротивления заземления Радио-Сервис ИС-10 предварительно калибруется с учетом собственного сопротивления проводов.
Память измерителя сопротивления заземления Радио-Сервис ИС-10 на 64 ячейки упрощает документирование результатов при работе в сложных условиях, когда нет возможности вести соответствующий журнал.
Эксплуатация прибора не составит больших трудностей. Измеритель сопротивления заземления Радио-Сервис ИС-10 имеет всего четыре кнопки управления. Доступ к функциям производится через меню, навигация по пунктам которого производится нажатием соответствующих кнопок.
Безопасность при транспортировке и хранении измерителя сопротивления заземления Радио-Сервис ИС-10 достигается за счет защитной сдвижной панели, которая в нерабочем положении прибора защищает от ударов кнопки управления и ЖК-дисплей.
Электропитание измерителя сопротивления заземления Радио-Сервис ИС-10 осуществляется от аккумулятора на 2000 мА/ч, который можно заряжать непосредственно в устройстве, не опасаясь перезарядки – благодаря наличию встроенной защиты. Также допускается питание прибора от 5 элементов типа AA, для чего в комплекте поставки имеется специальный батарейный отсек.
