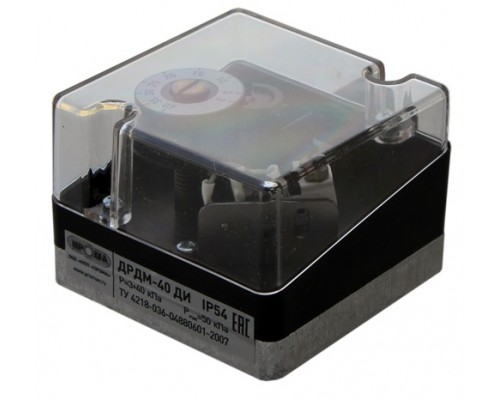

ДРДМ датчики-реле давления механические
Основные технические
характеристики
|
Макс. рабочее давление |
50кПа |
|
Соединение для подачи давления |
G1/4 - внутренняя резьба по ISO
228 |
|
Измерительное соединение |
В металлический корпус встроен
штуцер для измерения давления Æ9 |
|
Температура окружающей среды,°C |
от -15 до +70 |
|
Напряжение при переключении |
Перем. ток мин.24В макс.250 В
Пост. ток мин. 24В макс. 48 В |
|
Электрическое соединение |
Винтовая клемма |
|
Степень защиты, (код IP) |
IP 54 |
|
Дополнительная температурная
погрешность срабатывания на каждые 10°С, не более, % |
2 |
|
Наработка на отказ |
67000 час. |
|
Масса не более |
0.5 кг |
|
Габаритные размеры |
110х72х74 мм. |
Исполнения
|
Модель |
Диапазон
регулирования, кПа |
мм.
вод. ст |
Перегрузка, кПа |
|
ДРДМ-0,5-ДИ |
0,2-0,5 |
20-50 |
50 |
|
ДРДМ-1-ДИ |
0,2-1 |
20-100 |
50 |
|
ДРДМ-5-ДИ |
1-5 |
100-500 |
50 |
|
ДРДМ-15-ДИ |
3-15 |
300-1500 |
50 |
|
ДРДМ-40-ДИ |
5-40 |
500-4000 |
50 |
Допустимый диапазон токов нагрузки
|
Коммутируемые напряжения |
Тип
нагрузки |
|
|
нагрузка
активная |
нагрузка
индуктивная, сos =0,6 |
|
|
24В, 50Гц; 220В, 50Гц |
min:
0,02 max: 4 |
min:
0,02 max: 2 |
|
24В; 48В постоянный ток |
min: 0,02 max:1 |
min:0,02
max: 0.5 |
ДРДМ датчики-реле давления механические
Назначение
Датчик давления газа отслеживает изменение заданного параметра. При его достижении запрограммированного значения датчик отдает сигнал о переключении, выключении или включении электрической цепи. Задать желаемый уровень давления можно посредством специального регулировочного лимба, который оснащен информативной шкалой.
Особенности
Основными конструктивными особенностями датчика, обеспечивающими его эксплуатационные преимущества, являются следующие характеристики.
- Высокая точность работы за счет наличия регулировочного лимба.
- Электронный микровыключатель обеспечивает долгий срок службы.
- Прибор доступен для ремонта в случае выхода их строя.
Датчик с легкостью заменит реле GW A5 и A6, DG и DL от Kromschroder, а также ДРД от «Термобрест».
Исполнения
Модель | Диапазон регулирования, кПа | мм. вод. ст | Перегрузка, кПа |
ДРДМ-0,5-ДИ | 0,2-0,5 | 20-50 | 50 |
ДРДМ-1-ДИ | 0,2-1 | 20-100 | 50 |
ДРДМ-5-ДИ | 1-5 | 100-500 | 50 |
ДРДМ-15-ДИ | 3-15 | 300-1500 | 50 |
ДРДМ-40-ДИ | 5-40 | 500-4000 | 50 |
